在強力電磁吸盤切向式轉子磁路結構中，電磁體的磁化方向與氣隙磁通軸線接近垂直且離氣隙較遠，其漏磁比軸向式結構、徑向式結構要大。但是，在切向式結構中電磁體并聯作用，有兩個電磁體截面對氣隙提供每極磁通，可提高氣隙磁密，尤其在極數較多情況下更為突出。因此適合于極數多且要求氣隙磁密高的強力電磁吸盤。

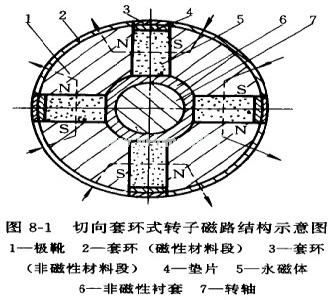

強力電磁吸盤切向式轉子磁路結構由于電磁體和極靴的固定方式不同，通常分為切向套環式結構。永磁材料，尤其稀土鉆永磁材料的抗抗強度很低。如果轉子結構上無防護措施，當發強力電磁吸盤轉子直徑較大或高速運轉時，轉子表面所承受的離心力已接近甚至超過永磁材料的抗拉強度，將使電磁體出現破壞，所以高速運行的強力電磁吸盤選用套環式轉子結構。所謂套環，實際上是一個高強度金屬材料制成的薄壁圓環，緊緊地套在轉子外因處。通過套環把電磁體、軟鐵極靴都固定在應有的位置上。套環的力學特點是，在它所包容下的轉子內部各組件，在整個轉速范圍內(靜止狀態的零轉速、額定轉速和超速狀態)，應全部處于壓縮狀態。因此在靜止狀態裝配時，需采取過盈配合。這樣，轉子內部雖然是由許多零件類似“積木”的方式組合而成，但在高速旋轉時，仍一樣，保證了運行上的可靠。
